国产EDA巨头华大九天亮相亚洲半导体与集成电路产业展！从全流程工具到全领域覆盖
北京华大九天科技股份有限公司（简称“华大九天”）自2009年成立以来，一直聚焦于EDA工具的开发、销售及相关服务业务，用十余年时间成长为国内EDA领域的领军者，为我国芯片产业自主可控注入关键力量。总部位于北京，在南京、成都、深圳、上海、香港、北京亦庄、西安、天津和武汉等地设有全资子公司，在厦门、苏州等地设有分支机构。
全领域覆盖
EDA工具矩阵筑牢产业根基
华大九天的产品版图形成了多品类、高适配的工具矩阵，精准解决不同环节的核心需求，形成“工具 + 服务”的一体化解决方案。主要产品包括全定制设计平台EDA工具系统、数字电路设计EDA工具、晶圆制造EDA工具、先进封装设计EDA工具、3DIC设计EDA工具、基础IP、晶圆制造工程服务等，产品和服务主要应用于集成电路设计、制造及封装领域。
全定制设计平台EDA工具系统
包括模拟电路设计全流程EDA工具系统、存储电路设计全流程EDA工具系统、射频电路设计全流程EDA工具系统和平板显示电路设计全流程EDA工具系统。
数字电路设计EDA工具

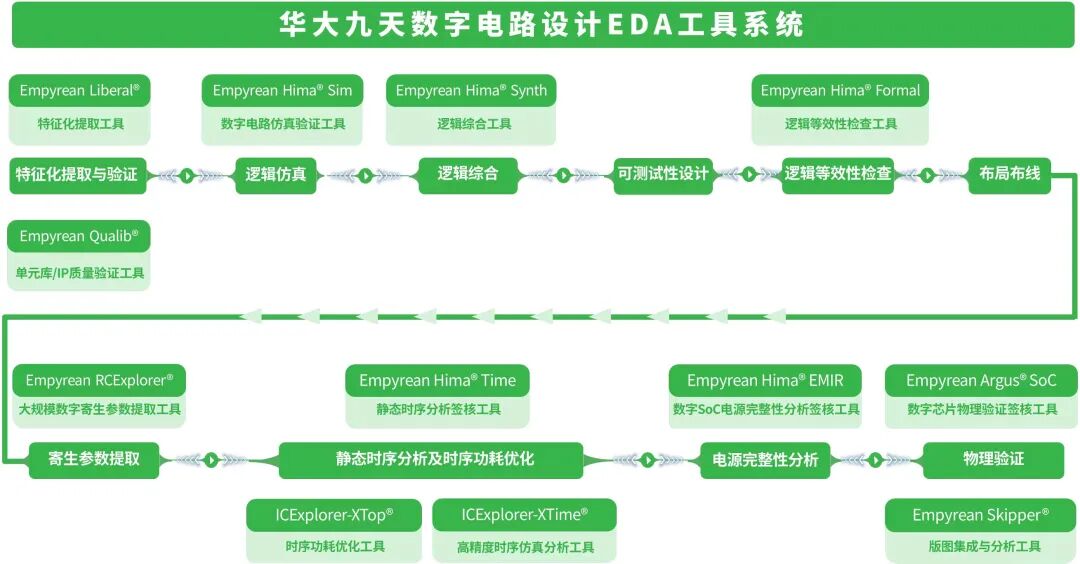

为数字电路设计的部分环节提供了关键解决方案，包括单元库特征化提取工具、存储器电路特征化提取工具、混合信号电路模块特征化提取工具、单元库/IP 质量验证工具、逻辑综合工具、时序功耗优化工具、高精度时序仿真分析工具、时钟质量检视与分析工具、版图集成与分析工具、数字物理验证和数字寄生参数提取工具、逻辑综合工具、基于GPU平台的单元库特征化提取工具等。
晶圆制造 EDA 工具

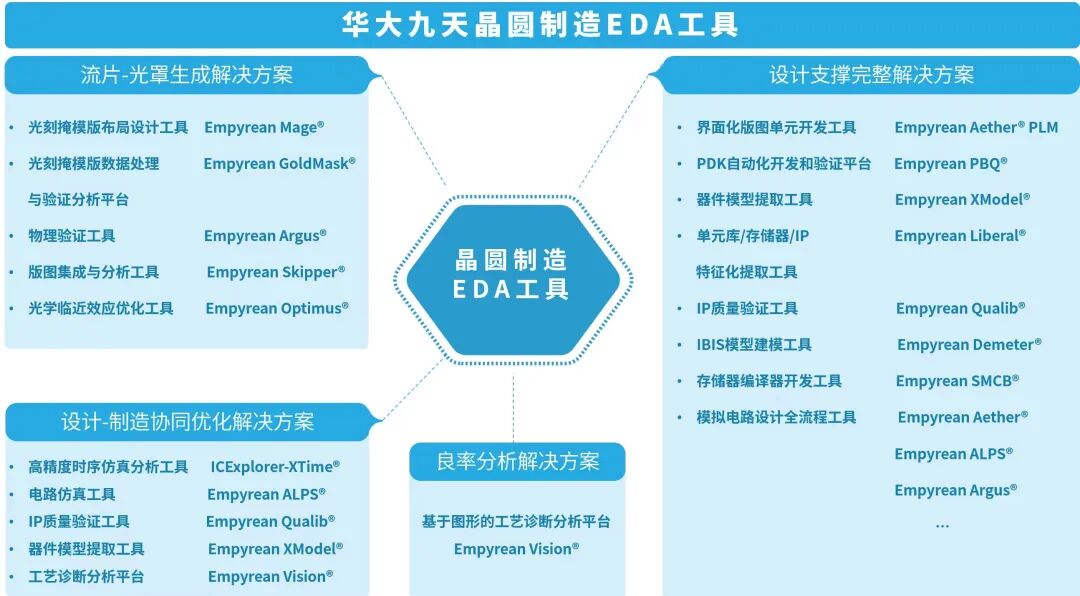

包括原有工具器件模型提取工具、IBIS模型建模工具、光刻掩模版布局设计工具、存储器编译器开发工具、单元库特征化提取工具、存储器电路特征化提取工具、混合信号电路模块特征化提取工具、单元库/IP 质量验证工具、版图集成与分析工具以及模拟电路设计全流程EDA工具等以及新发布光刻掩膜版数据查看和分析工具、参数化版图单元开发工具、界面化版图单元开发工具、测试芯片版图自动化生成工具、PDK自动化开发和验证平台等工具，为晶圆制造厂提供了重要的技术支撑。
先进封装设计 EDA 工具
华大九天在该领域新推出了先进封装自动布线工具Empyrean Storm®和先进封装物理验证工具Empyrean Argus® PKG两款工具。先进封装自动布线工具Empyrean Storm®支持业界主流的先进封装硅基工艺和有机RDL工艺，实现了多芯片间的大规模互联布线、高密度逃逸式布线以及大面积电源地平面布线等功能；先进封装物理验证工具Empyrean Argus® PKG采用异形版图处理、容差处理、异构多芯片整合以及系统连接关系检查等关键核心技术，突破了传统物理验证工具在先进封装设计中面临的大规模伪错、校错效率低下等瓶颈问题，大幅提升了先进封装设计物理验证的精度和效率。
Empyrean PyAether®
全定制设计平台生态系统

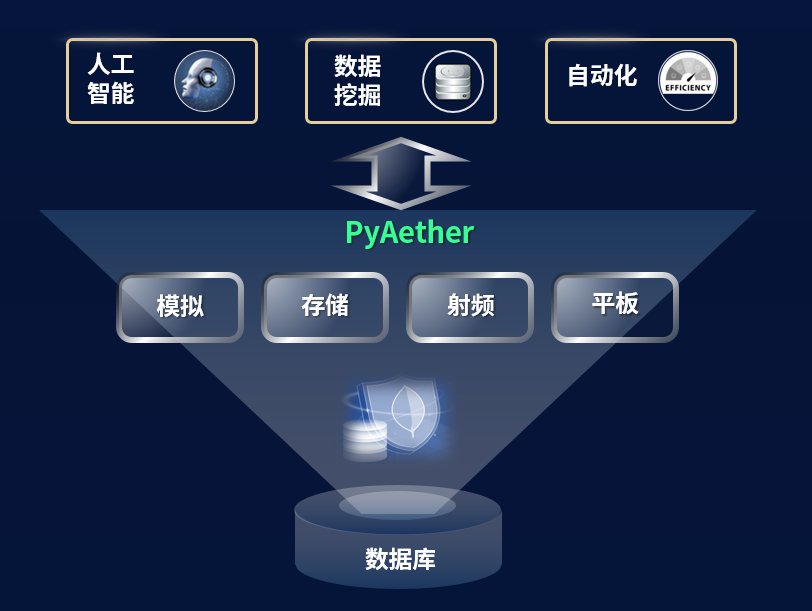

华大九天在现有全定制设计平台Aether的基础上，全新推出的一个基于Python统一架构、实现高度自动化与智能化的全定制设计平台生态系统。PyAether能够全面覆盖包括模拟、存储、射频、平板及功率等在内的多种芯片设计需求，它提供了超过1.2万个Python API接口，便于用户轻松构建电路与版图自动化任务，快速进行各类数据处理与分析，从而有效减少重复性操作，大幅提升设计效率和产能。
基础IP

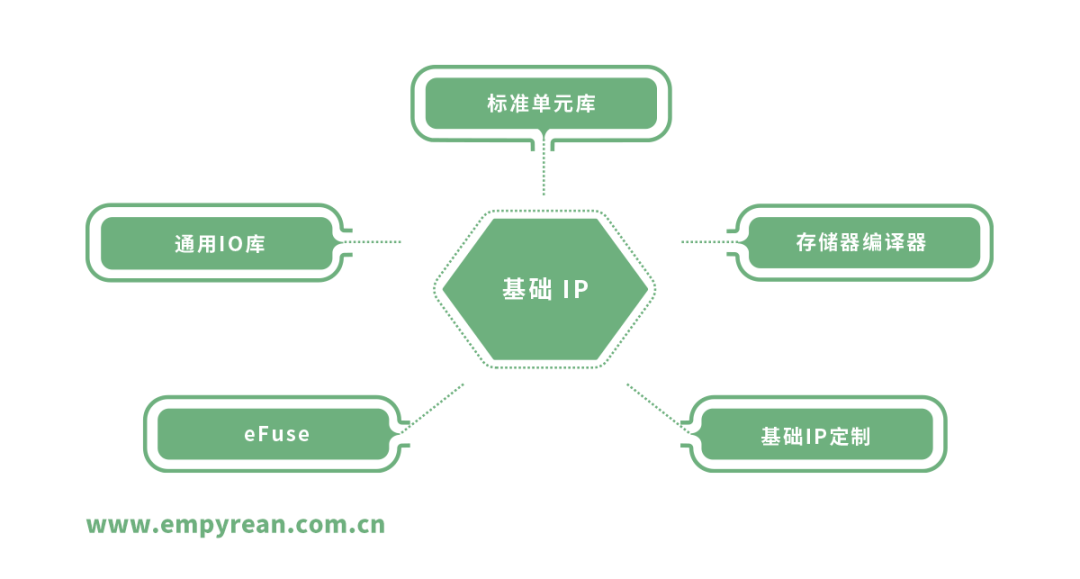

华大九天技术团队基于自研的国产化全流程EDA工具建立了成熟、可靠的IP设计验证流程，为国内外众多晶圆代工厂及设计客户提供PPA领先的基础IP解决方案，主要包含标准单元库、通用IO库、各种类型的存储器编译器以及eFuse等。已完成超过百套基础IP的设计及验证。
晶圆制造工程服务：

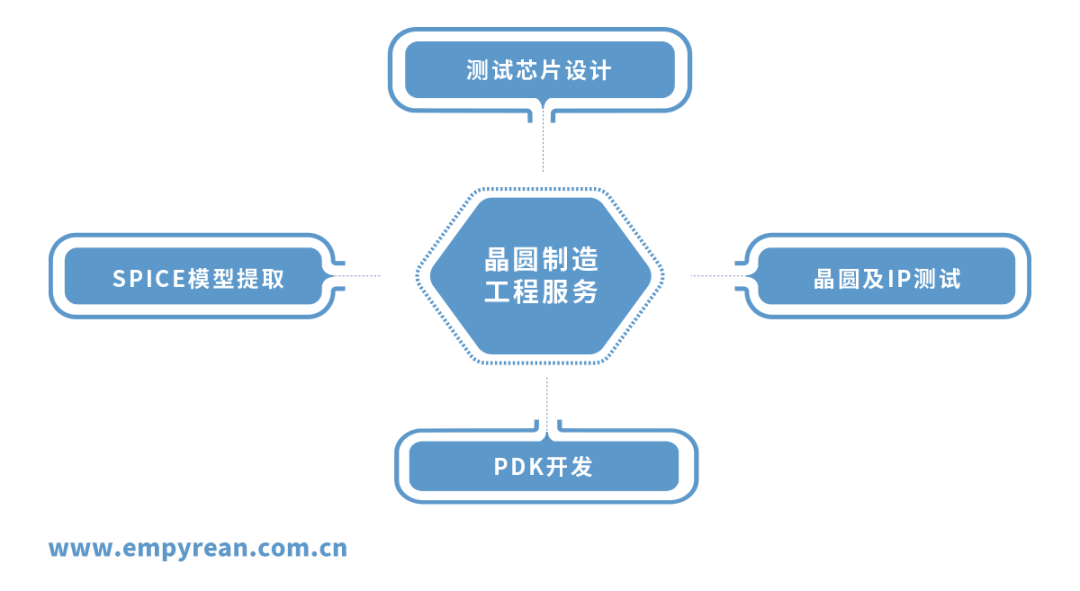

服务内容覆盖硅基半导体、化合物半导体、分立器件及封装等应用领域，涉及测试芯片设计、晶圆及IP测试、SPICE模型提取、PDK开发、基础IP设计服务等。
未来展望
向“全球领先”稳步迈进
华大九天始终以“成为全流程、全领域、全球领先的 EDA 提供商”为目标，未来将继续在EDA核心技术上深耕突破，为产业创新贡献力量。11月14-16日，第二十七届高交会亚洲半导体与集成电路产业展将在深圳国际会展中心（宝安）盛大开幕。华大九天将携EDA工具软件亮相14号馆14-D98，欢迎莅临参观、洽谈。
立即扫码/致电预约，锁定行业先机！
